Стенд пневмоиспытаний трубопроводов и трубопроводных сборок (Лаборатория 1)
Под заказ
Стенд является частью лаборатории испытаний и промывки трубопроводных сборок и обеспечивает возможность испытаний пузырьковым и манометрическим методом изделий сжатым воздухом.
- 0,3 … 8 бар с заданной точностью создания и измерения.
- ГОСТ 8.568-17: программа/методика первичной и периодической аттестации, участие в аттестационной комиссии.
- Сквозное подключение для последующих гидроиспытаний и возможной двухсторонней проверки.

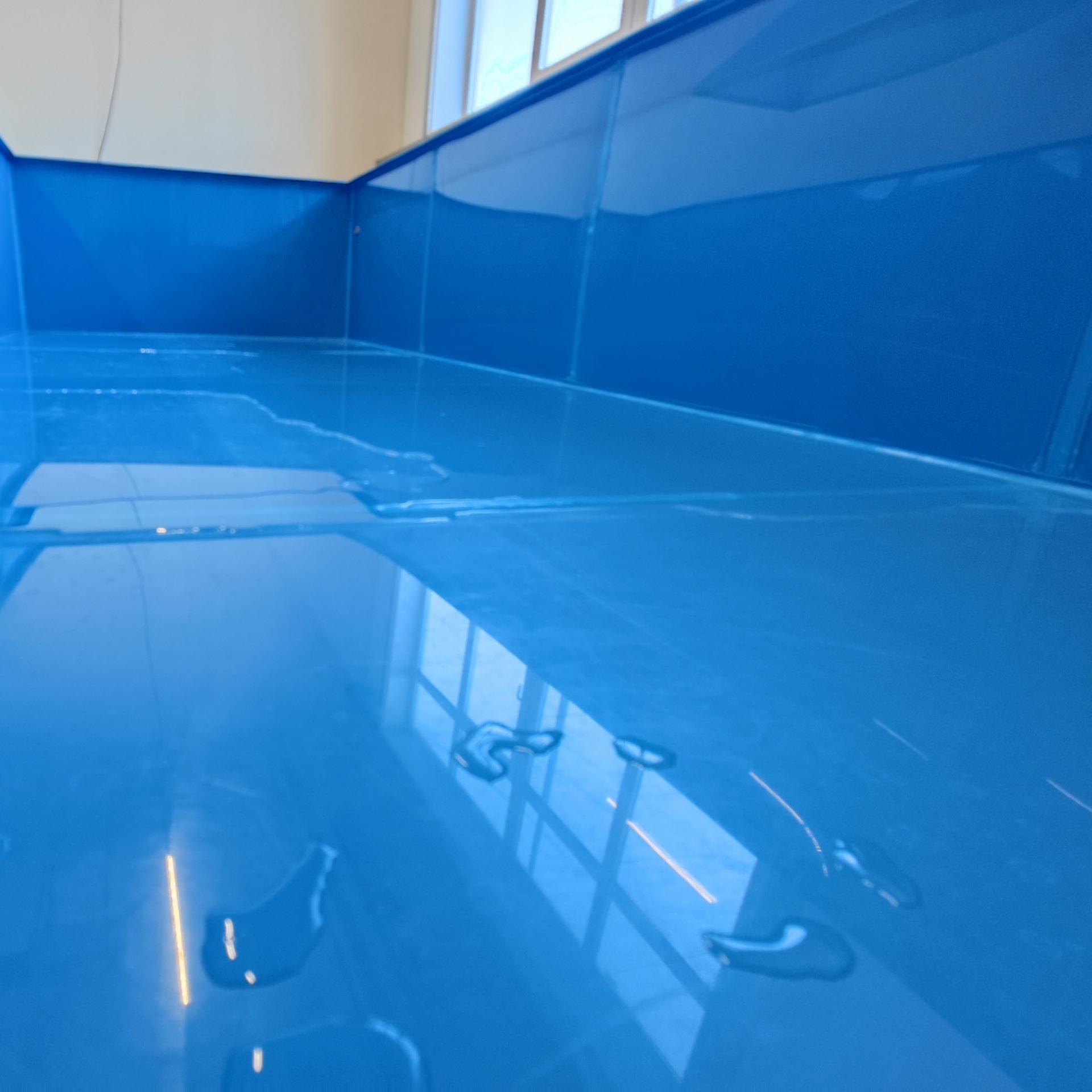

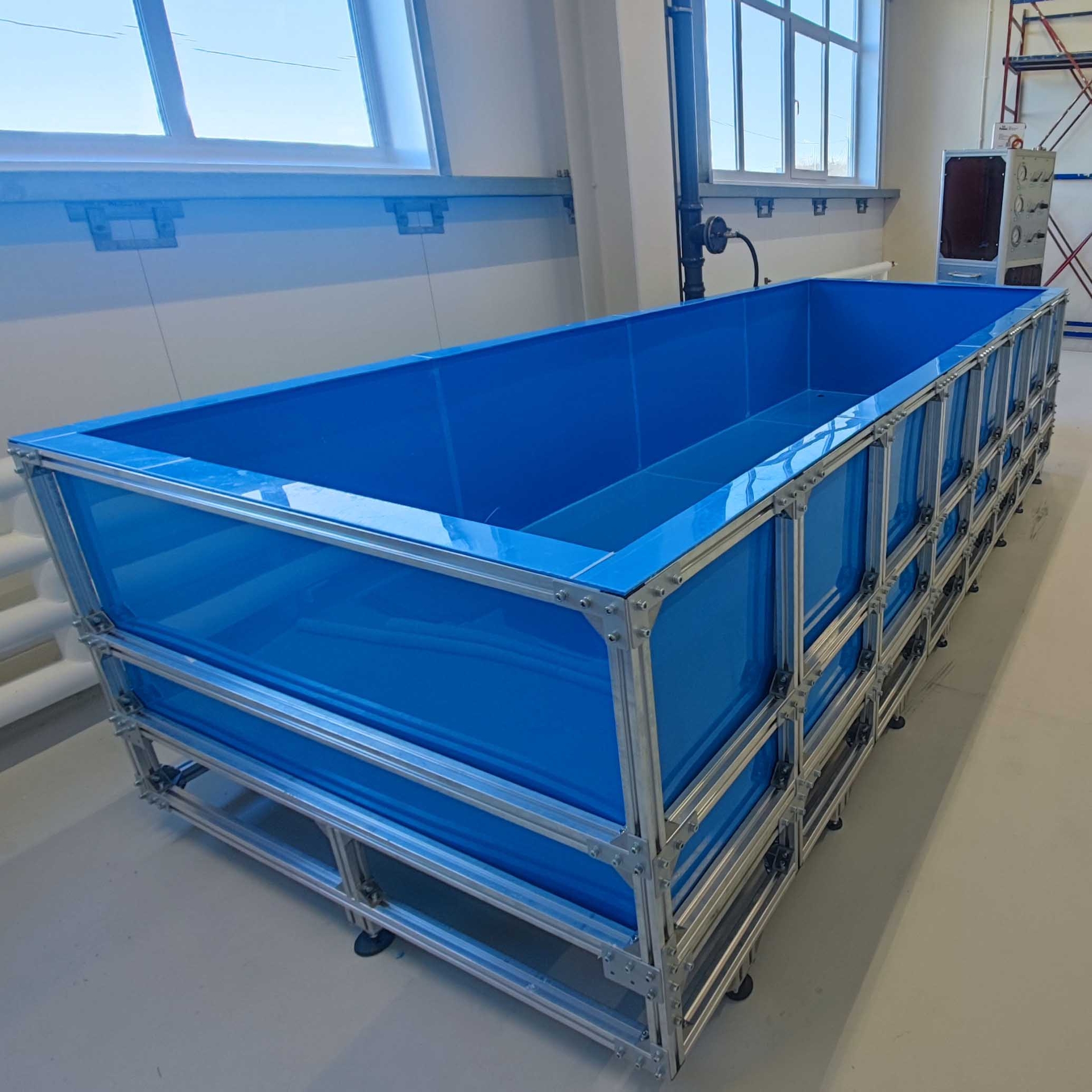

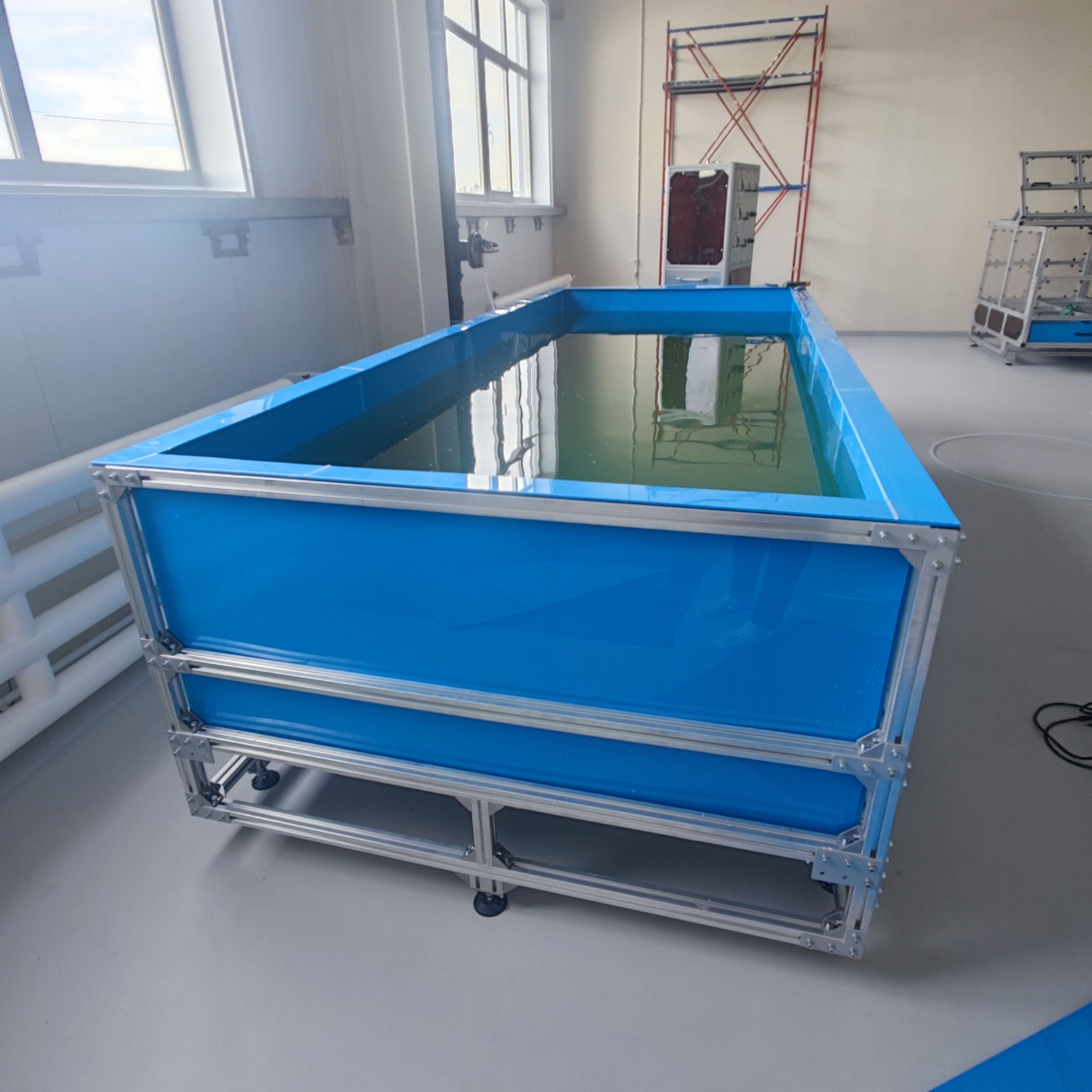

- Ванна 4000 х 1500 х 700 мм, полностью обслуживаемая (слив-залив, оборотная фильтрация)
- Две линии 0..4 и 0..8 бар с прецизионными редукторами.
- Тонкость фильтрации 0.01 мкм.

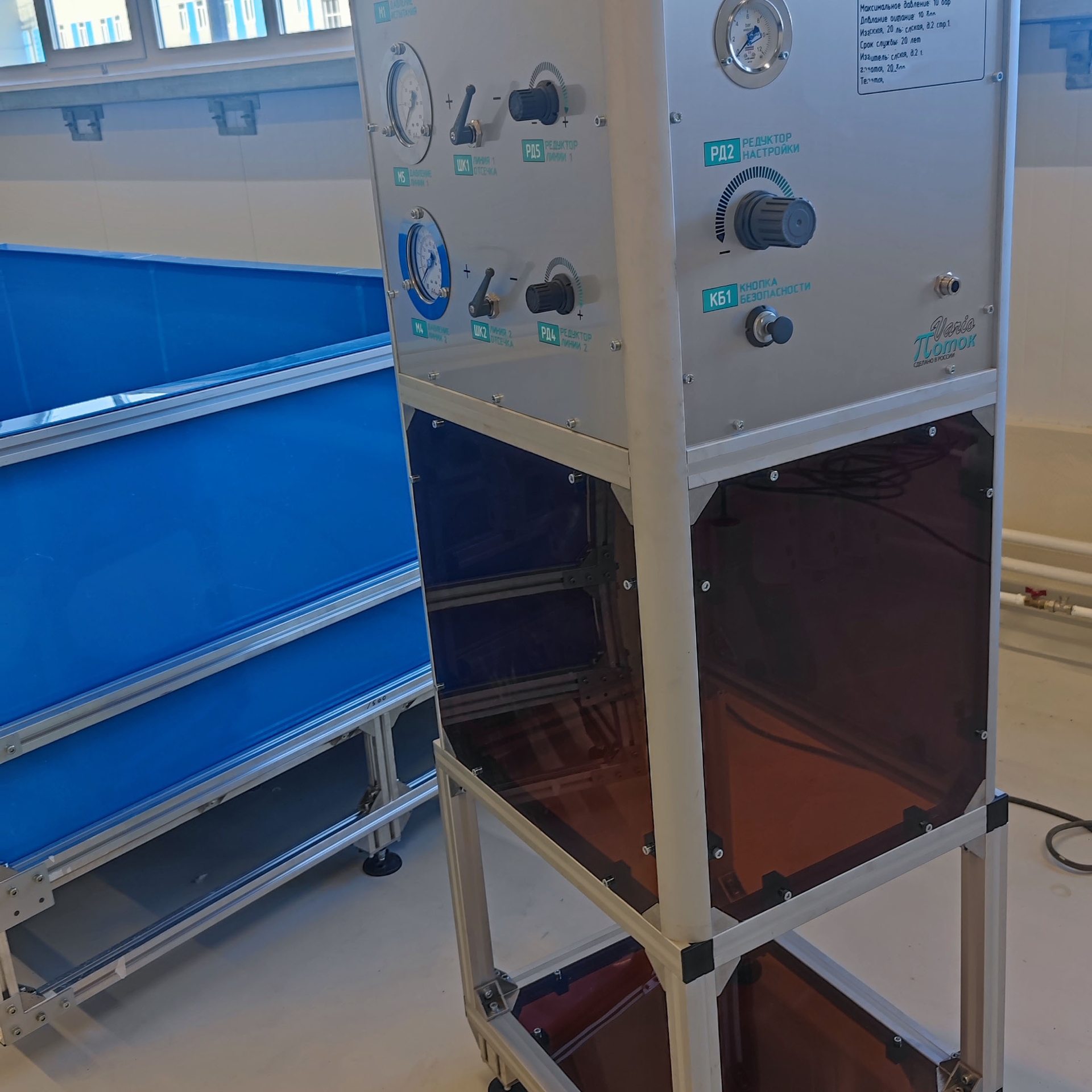

- Настройка ограничений давления, аварийная кнопка.
Опционально расширение диапазона испытаний до любых давлений с верхней границей 700 бар для воздуха, 2000 бар для инертных газов. С ростом давления изменятся габариты стенда и существенно изменятся требования к безопасности персонала и оборудования. Испытания габаритных изделий сверхвысокими давлениями газа из соображений безопасности осуществляются только дистанционно.
- Длина
- 4580 мм
- Ширина
- 1580 мм
- Высота
- 1780 мм
Задача:
- Стенд должен обеспечивать возможность испытаний пузырьковым методом изделий в диапазоне давлений от 0.3 до 8 бар. Проект разрабатывался для 80 МПа, но в последствии, обнаружилась ошибка в ТЗ заказчика.
- Стенд должен иметь ванну для укладки испытываемых изделий с установочными габаритами не менее 3.75 х 1.5 х 0.7 м. Ванна должна быть обслуживаемой. Ванна должна подключаться к водопроводу и канализации заказчика. Слив из ванной должен эвакуировать жидкость полностью. Слив должен быть расположен не ниже 20см от уровня пола. Должна быть оборотная система фильтрации..
- Общая тонкость фильтрации воздуха 0.01 мкм
- Стенд должен иметь две линии настройки для испытаний в диапазонах 0..4 и 0..7 бар.
- Стенд должен иметь аварийную кнопку.
Особенности изготовления
- Ванна должна с хорошим запасом выдерживать 4 тонны воды, с учётом возможных колебаний. Ванну при наполнении не должно распирать по 3.75-метровым сторонам, при этом .
- Ванна должна быть транспортируемой, должна быть процедура корректировки от неровностей пола.
- Левый блок отсечке включает полки для переходников и инструмента, правый блок отсечки включает шкаф для хранения мотков трубок и шлангов.

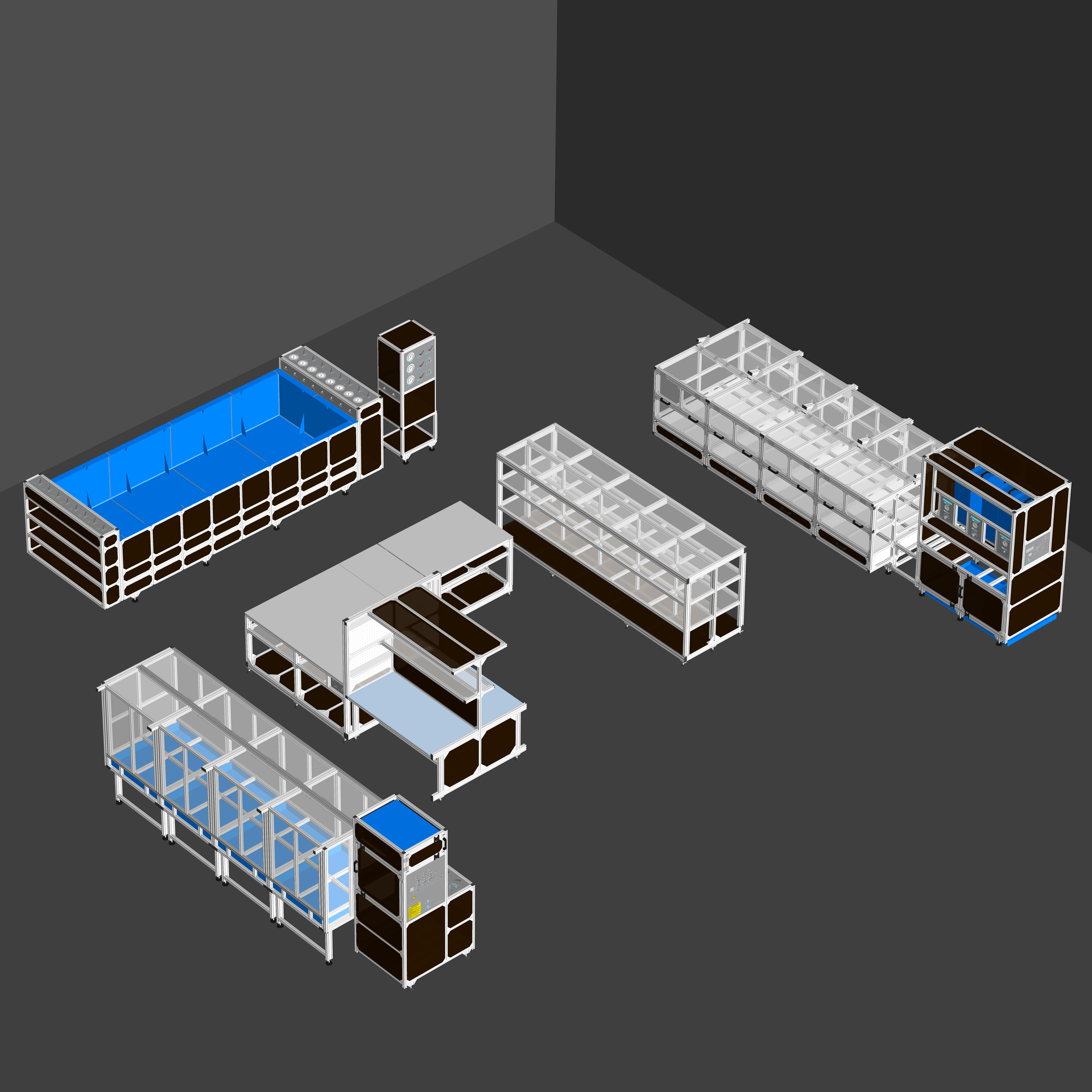

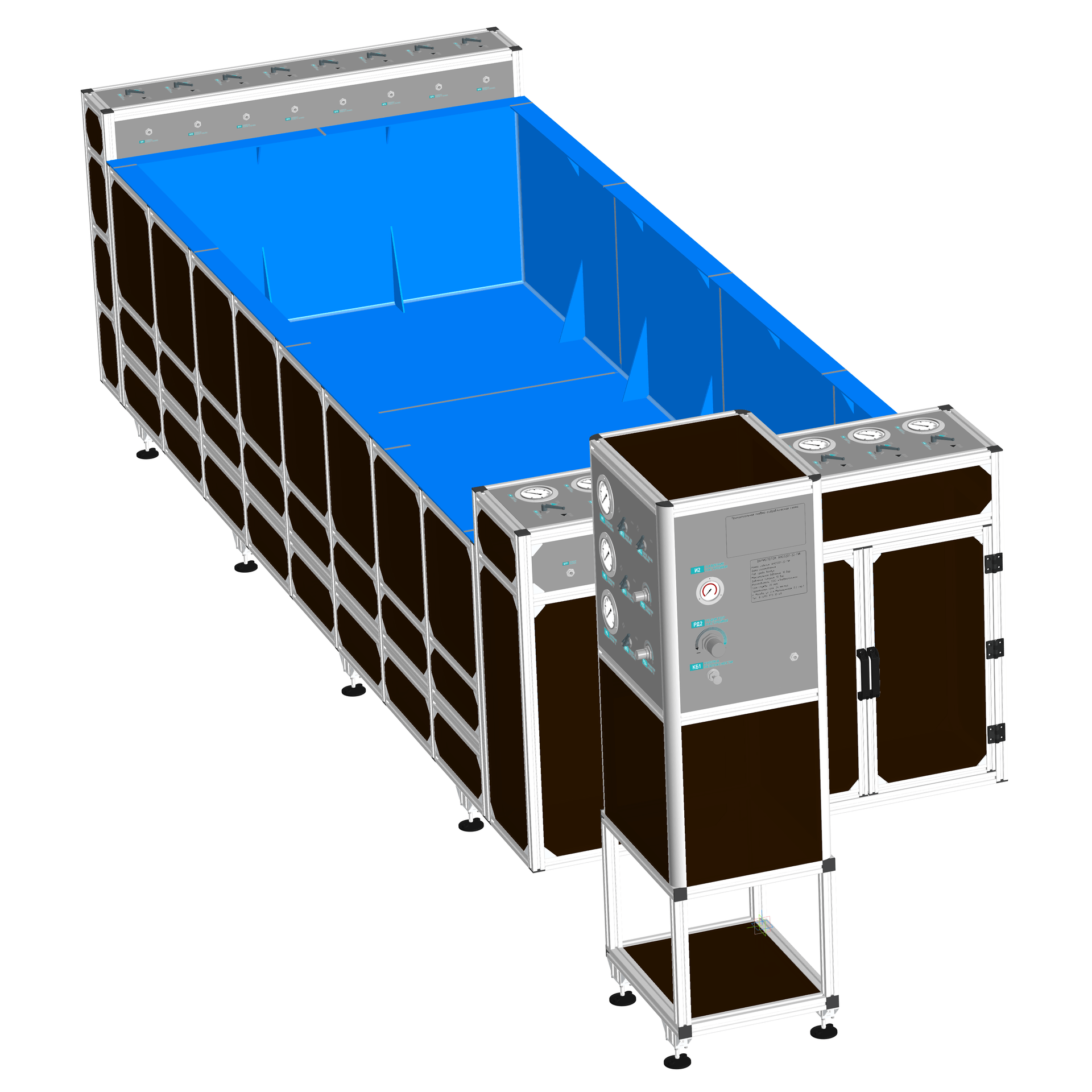

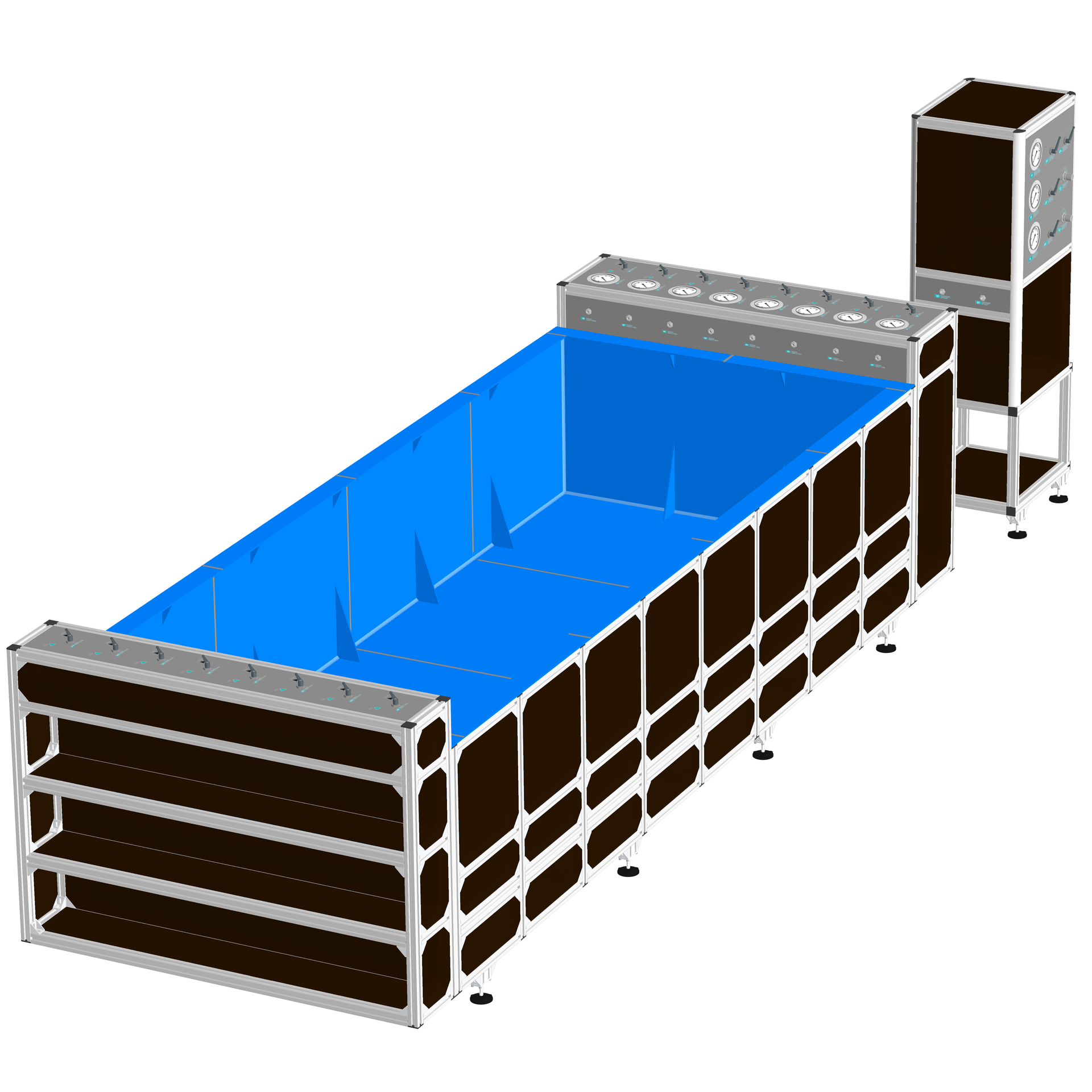

Примечание: 3D-модель отличается от фото, в процессе согласования конструкция была существенно упрощена.
