Система управления устьем глубоководный скважины (WHCP) для морской газодобывающая платформы «Лунская-А» (ЛУН-А)

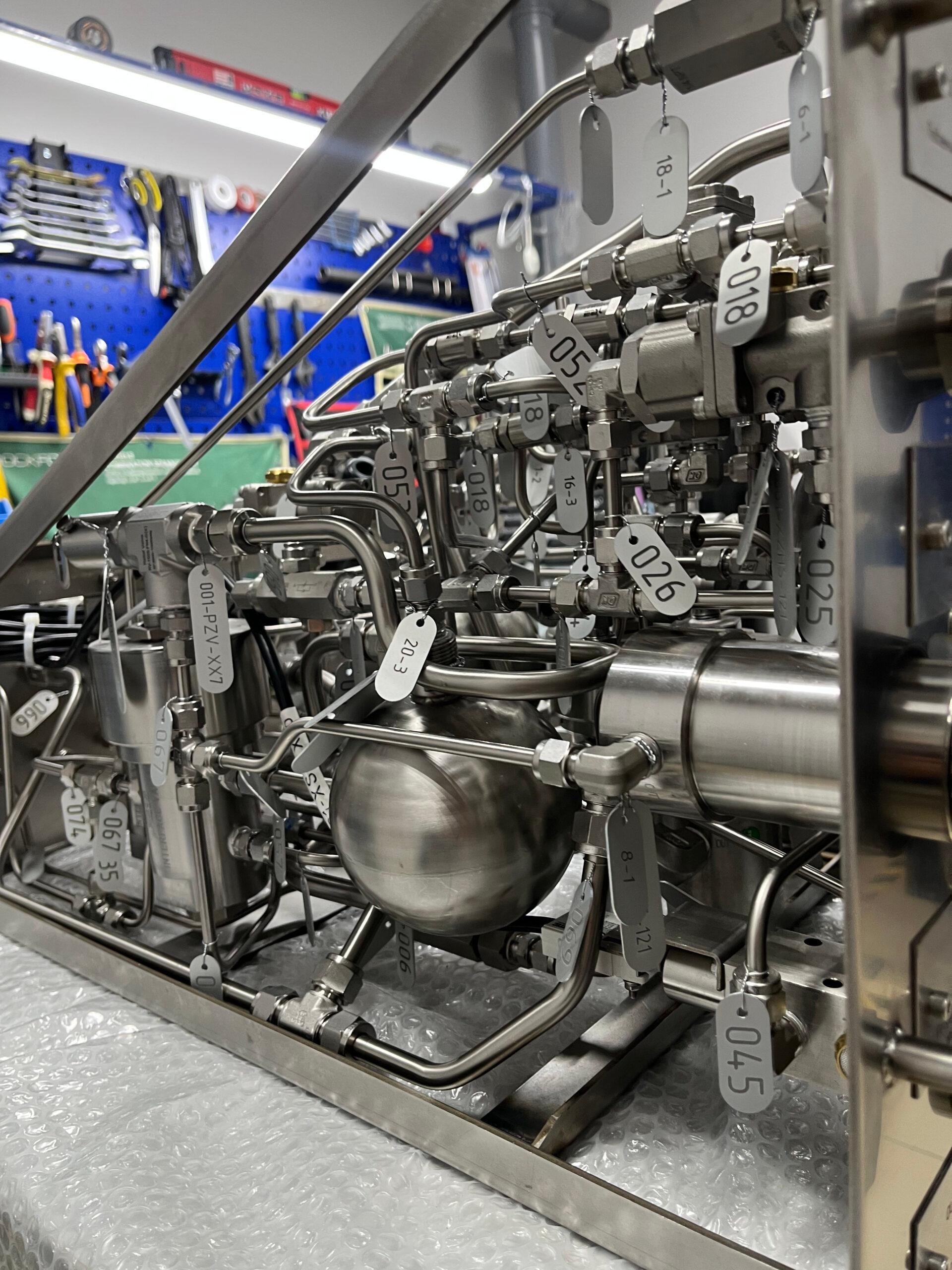

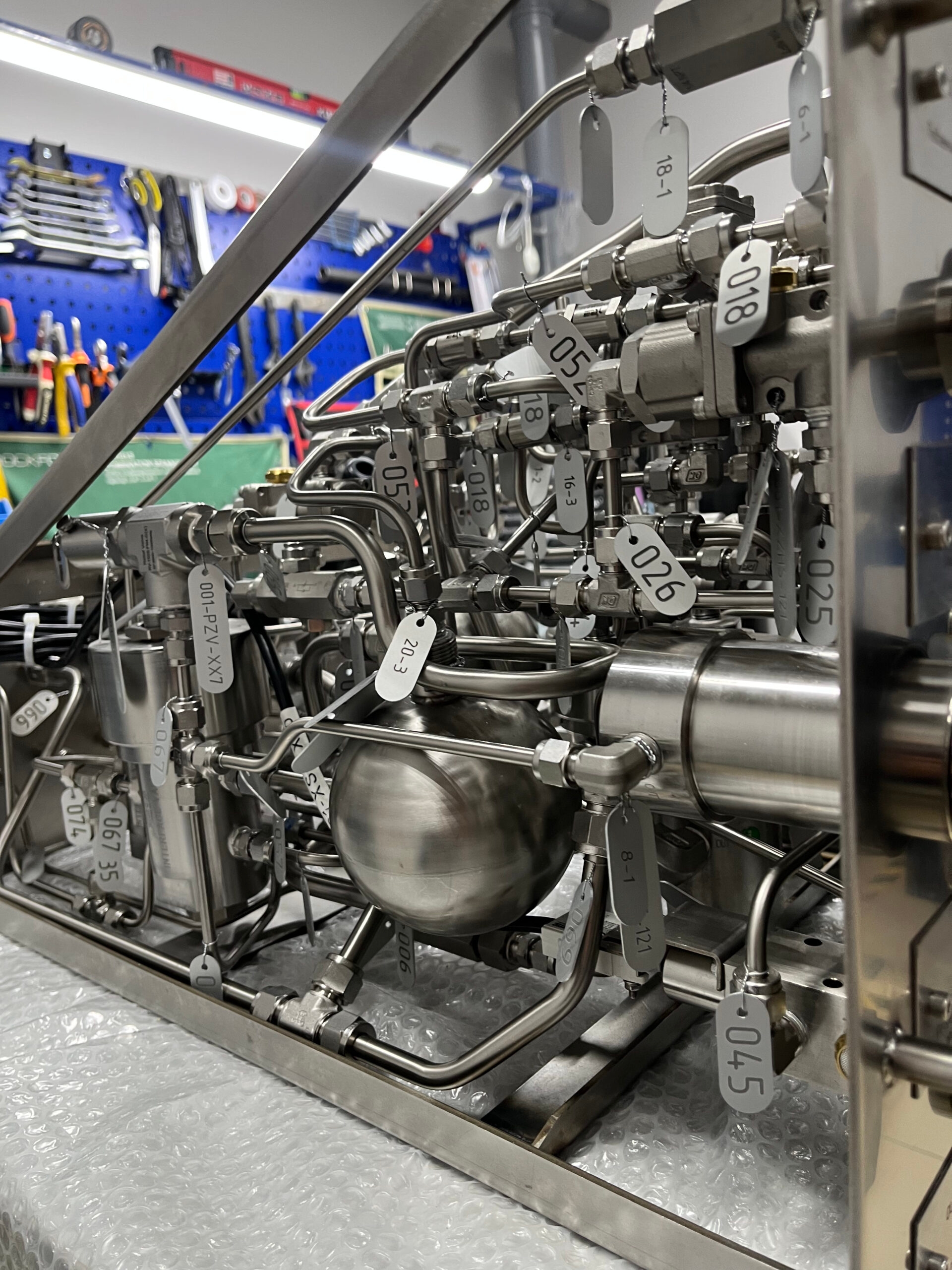

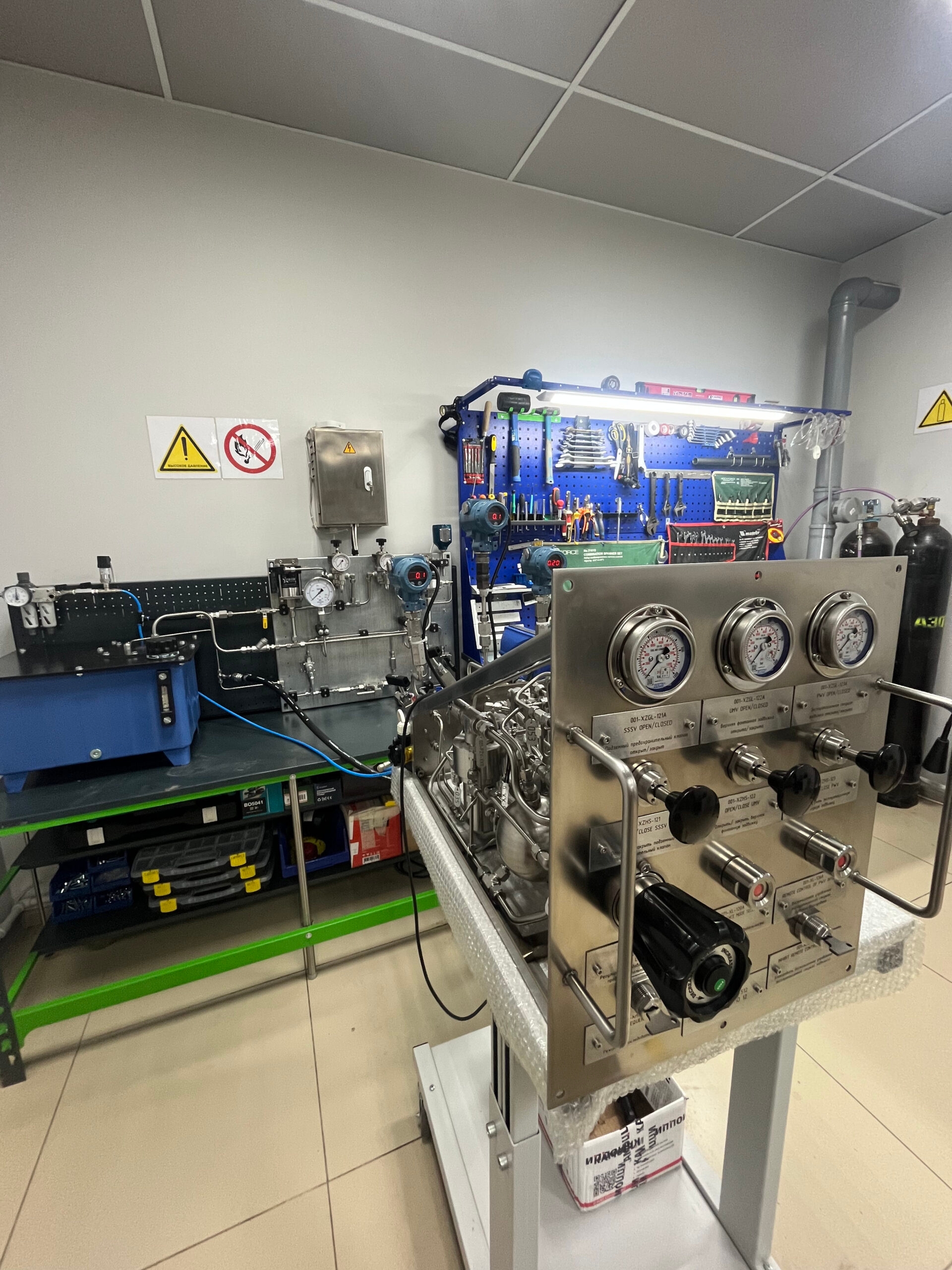

Специалистами компании «АПА-КАНДТ СИБИРЬ» успешно реализована сложная задача комплектации панели управления устьем скважины для морской газдобывающей платформы ЛУН-А «САХАЛИНСКАЯ ЭНЕРГИЯ». Разработана конструкторская документация, проведено согласование конструкции и комплектующих с отраслевым институтом «ГПИ Сахалин», изготовлена панель управления, проведен комплекс приемо-сдаточных испытаний с участием представителей Заказчика, подтверждающих безопасное управление устьевым оборудованием. Изделие является аналогом ячейки английского производителя «PROSERV» Команда инженеров АПА-КАНДТ СИБИРЬ добилась полной идентичности технически и массогабаритных характеристик оригинальному устройству и интеграции изделия в существующую систему WHCP.

Новое изделие предназначено для эксплуатации в суровых климатических условиях (от минус 39 до плюс 40 °С) и рассчитано на бесперебойную работу в течение 30 лет. Корпус обеспечивает высокую степень защиты IP65, что гарантирует надежность работы в условиях повышенной влажности и запыленности.

Ключевые технические характеристики и возможности:

• Рабочая среда:
  Гидравлическая жидкость на водной основе.
• Функциональные контуры:
  Управление подачей высокого и среднего давления в приводы клапанов:

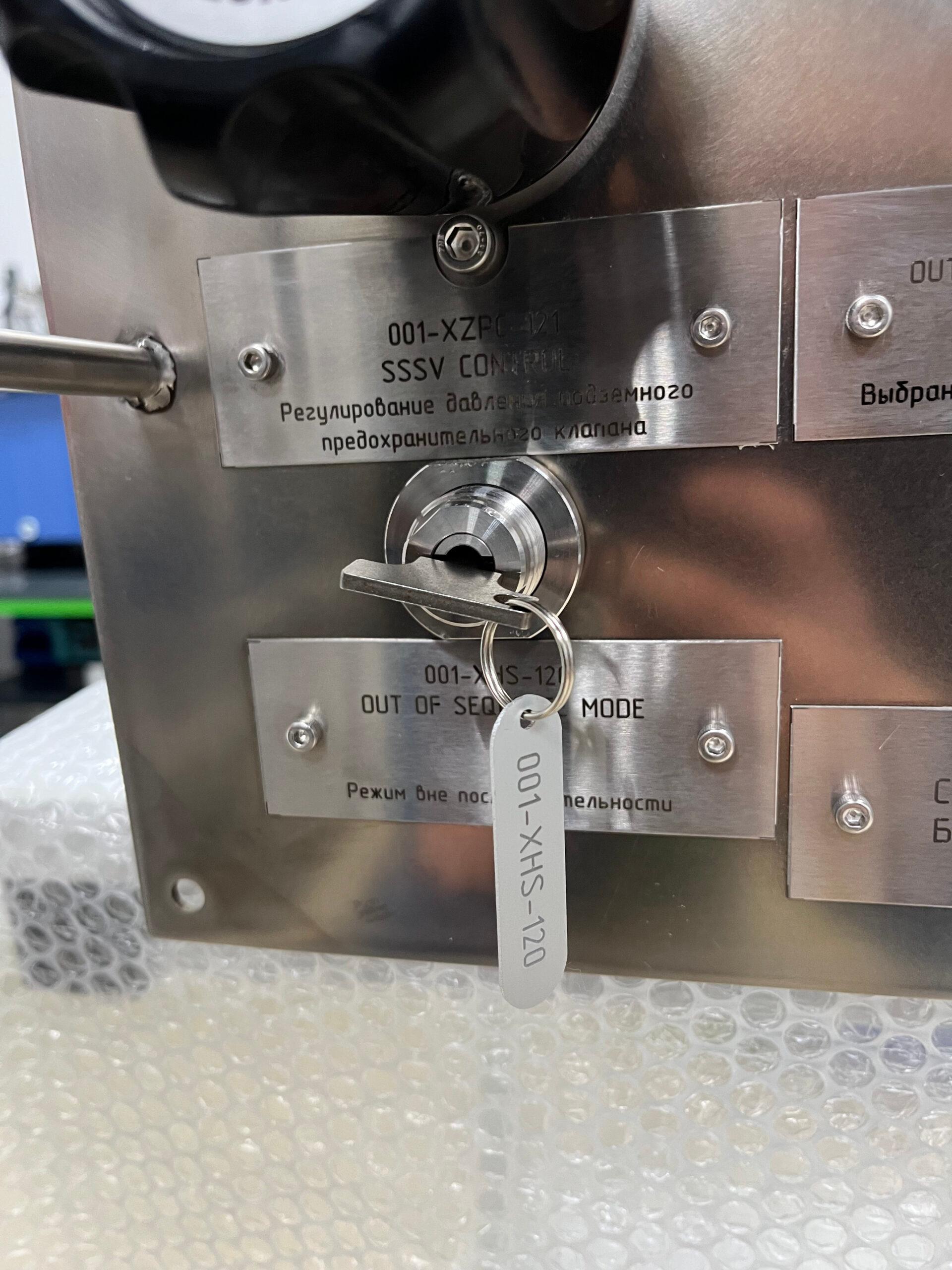

  ПКО (SSSV) — Подземный скважинный клапан-отсекатель;
  ЦЗ (UMV) — Центральная задвижка;
  ТЗ (PWV) — Технологическая задвижка.
• Настройка гидравлической системы:
  • Давление настройки предохранительного клапана
    (высокое давление, поз. 001-PZV-127):
    558 бар (регулируемое).
  • Давление настройки предохранительного клапана
    (среднее давление, поз. 001-PZV-128):
    414 бар (регулируемое).
  • Диапазон регулировки гидравлического регулятора давления
    (поз. 001-XZPC-121):
    от 138 до 690 бар.

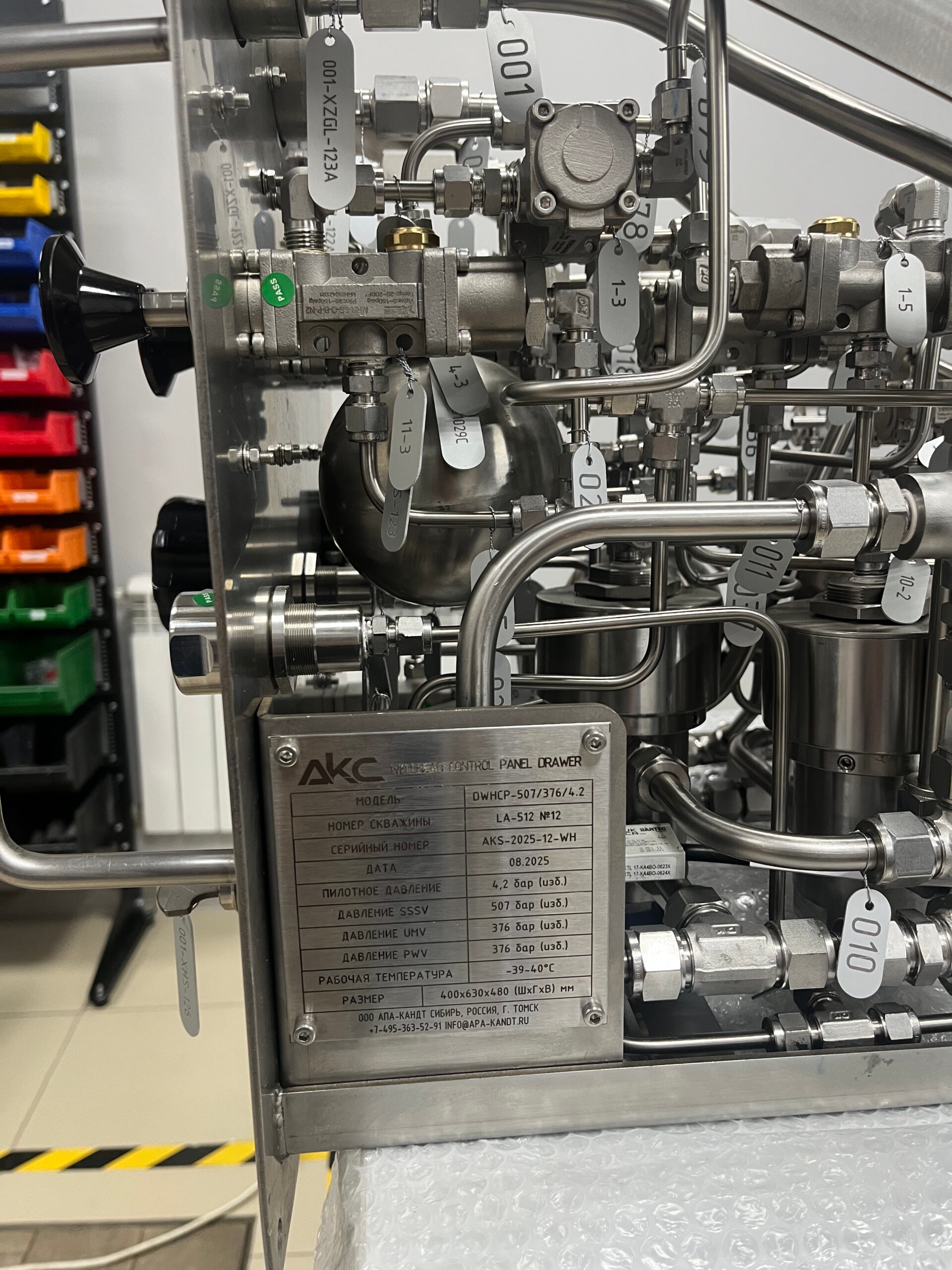

• Габариты и вес:
  Компактная установка шириной 400 мм, глубиной 630 мм и высотой 480 мм.
  Масса в сборе составляет всего 51 кг.

Изготовление полного аналога ячейки подтверждает высокий инженерный потенциал «АПА-КАНДТ СИБИРЬ» и позволяет заказчику получить надежное оборудование, полностью совместимое с существующими системами.
