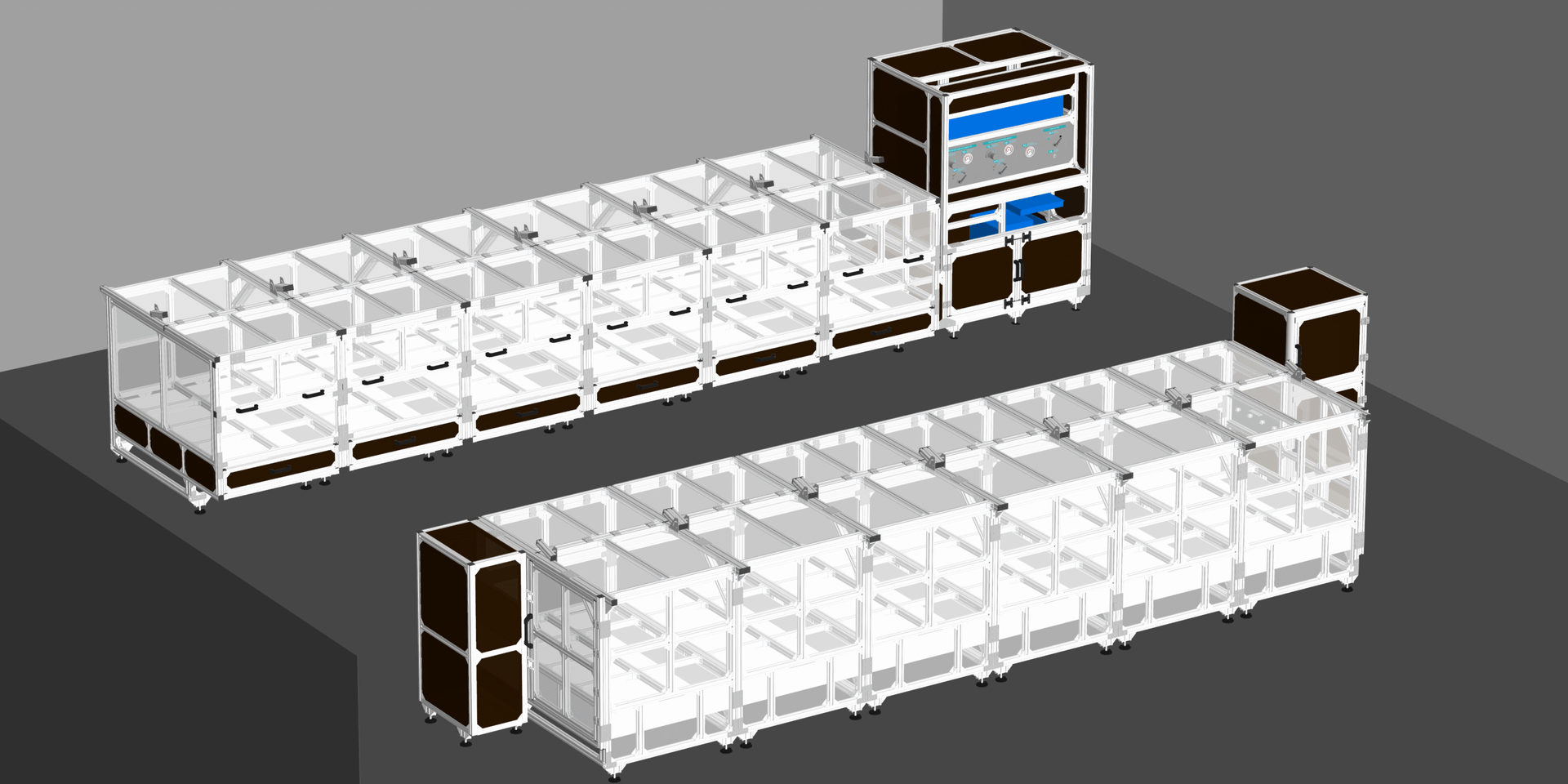

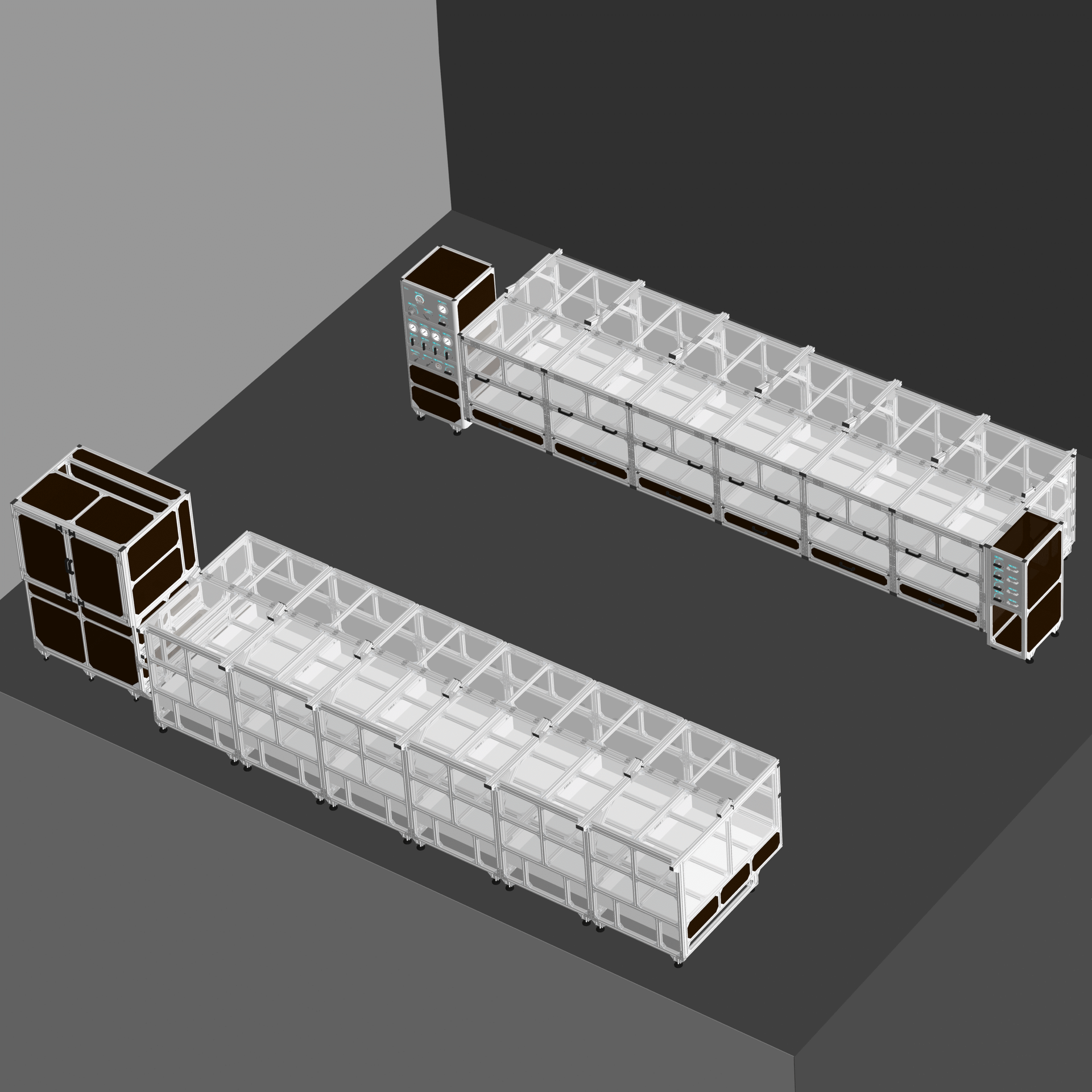

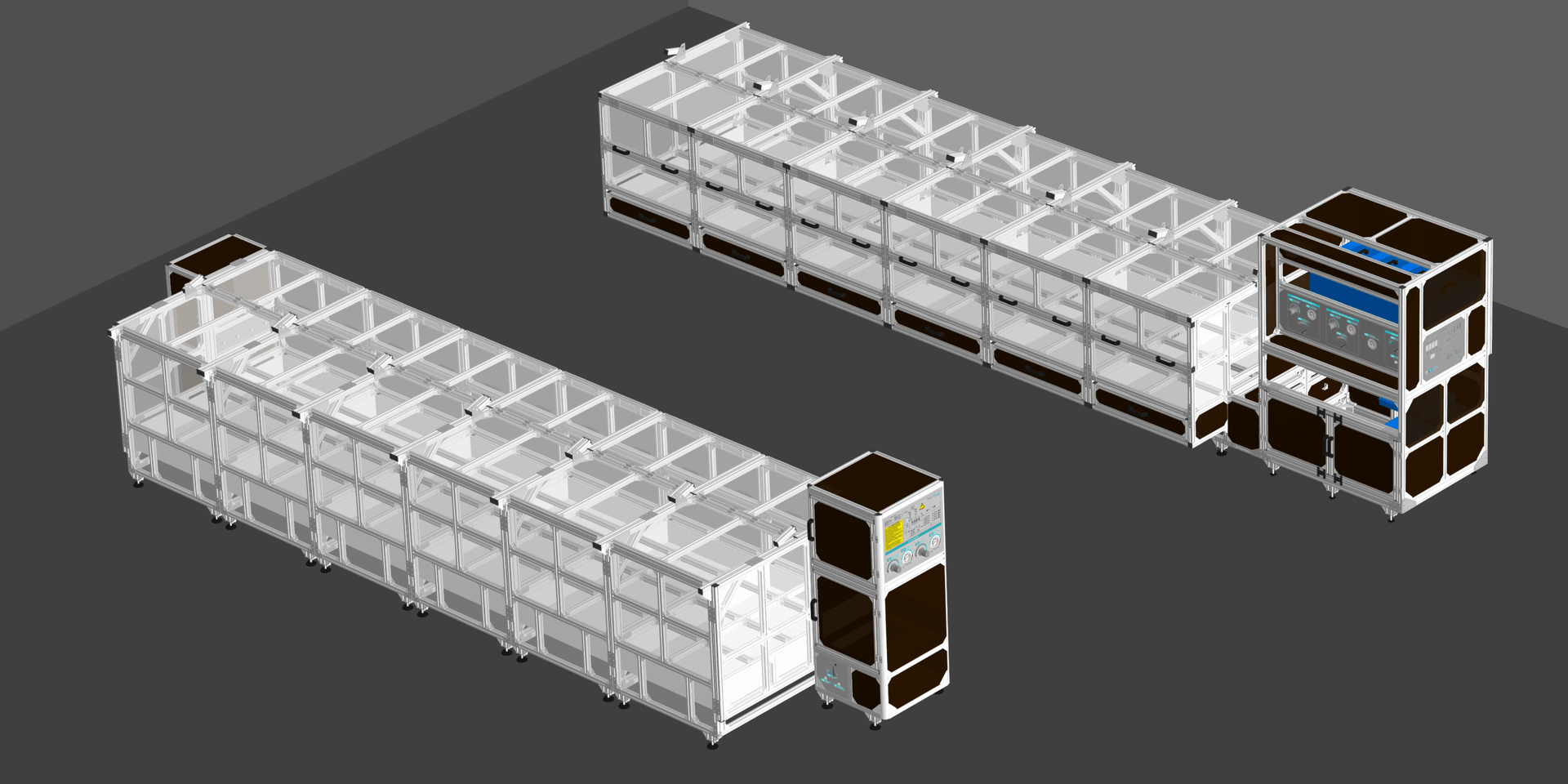

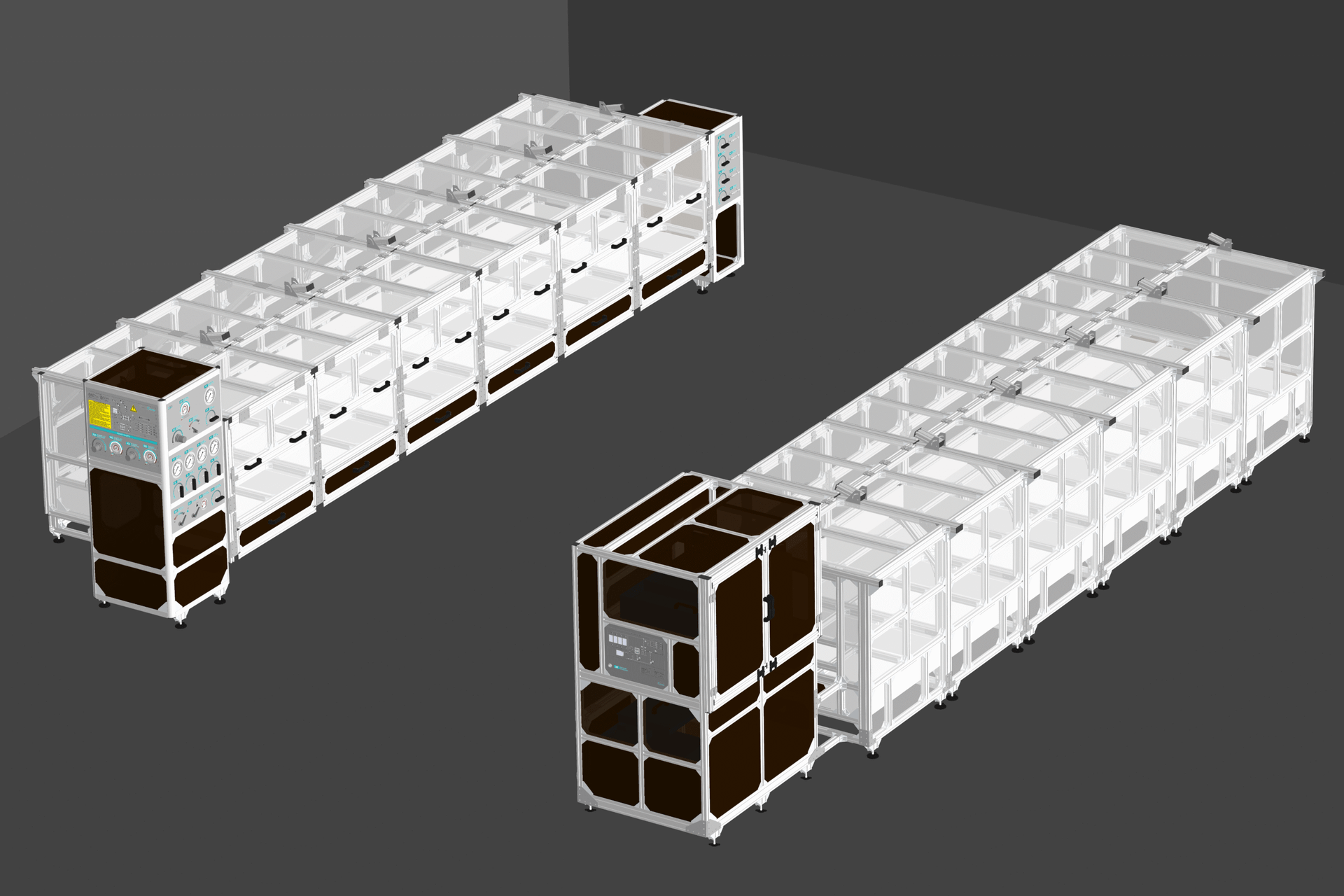

Лаборатория испытаний трубопроводов и трубопроводных сборок 2

Под заказ

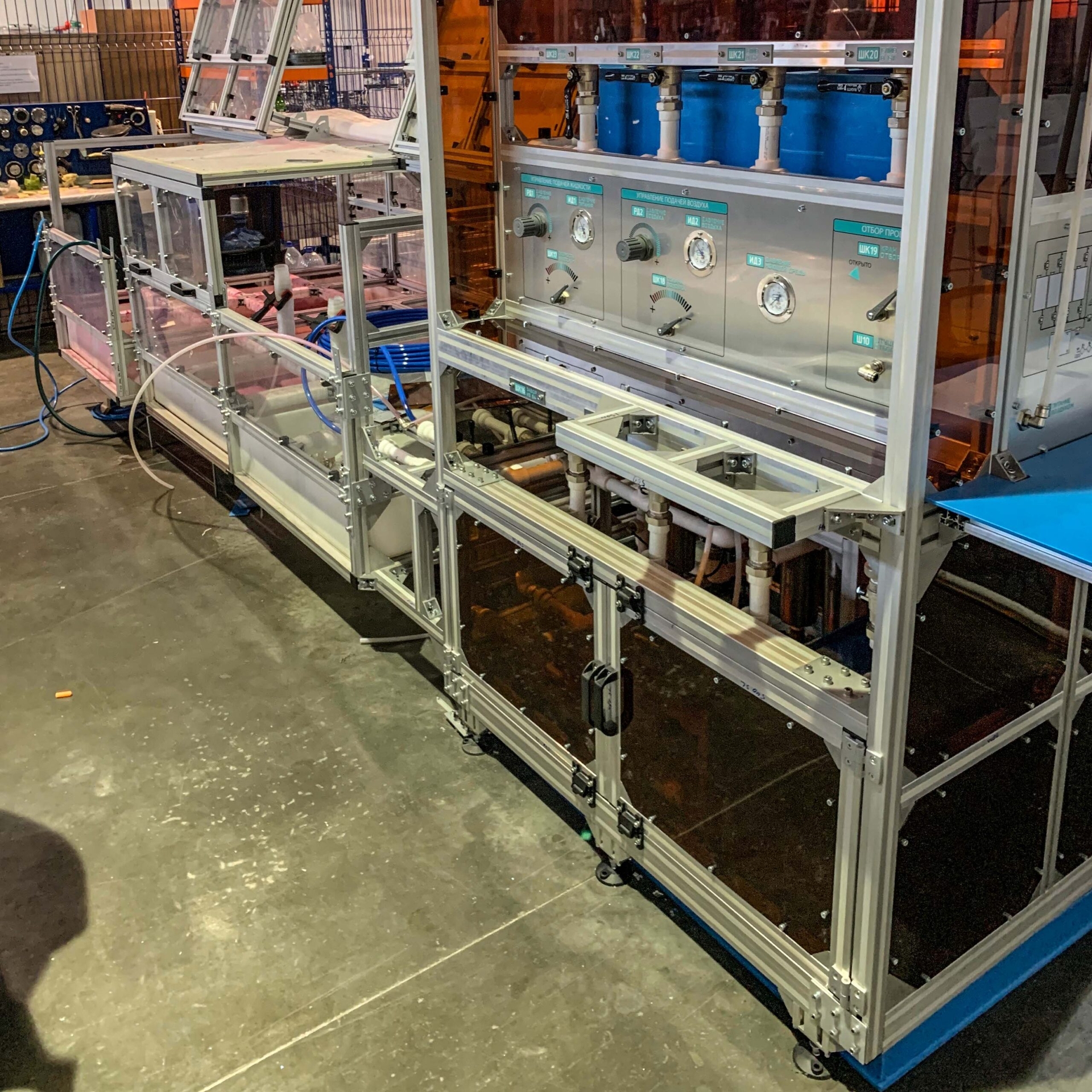

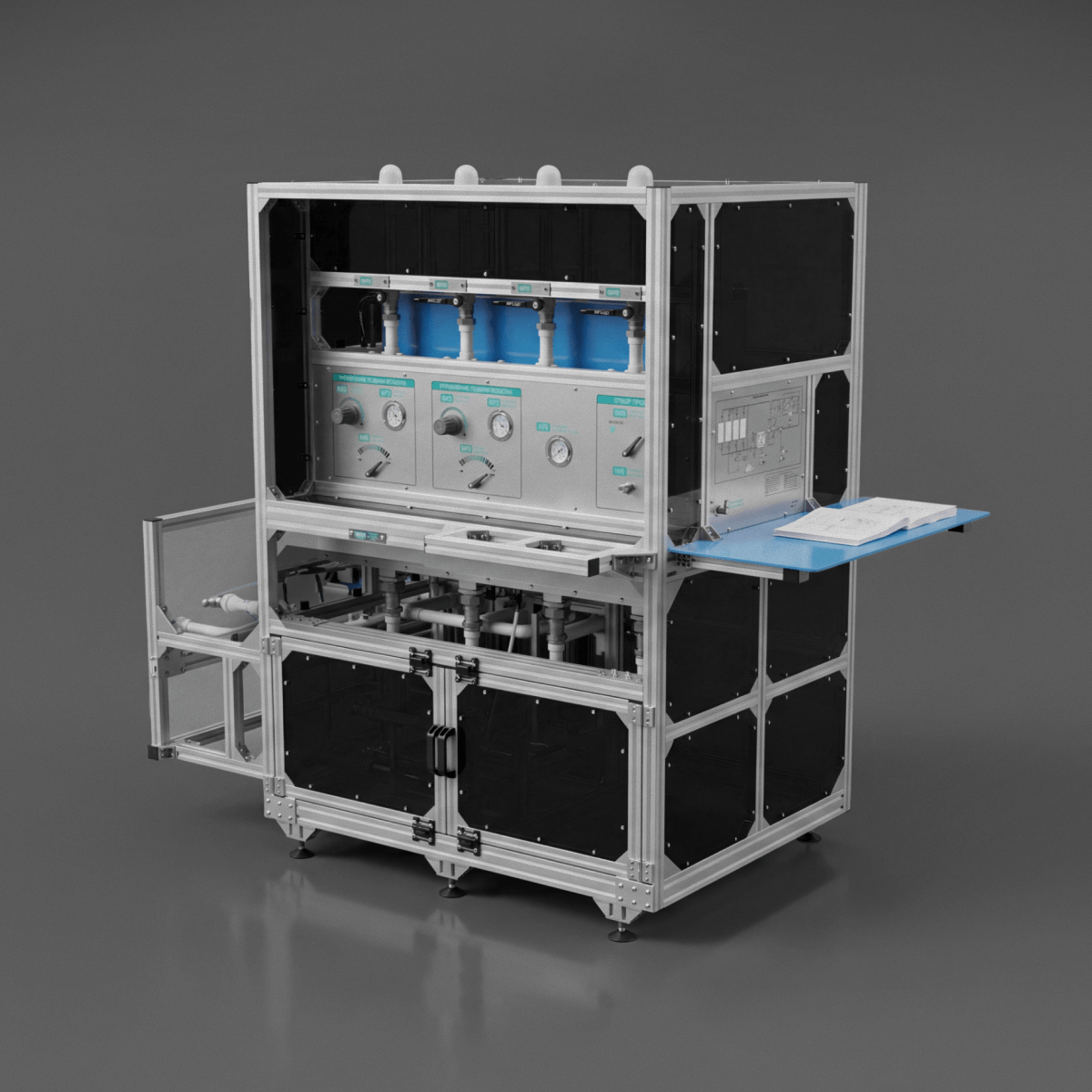

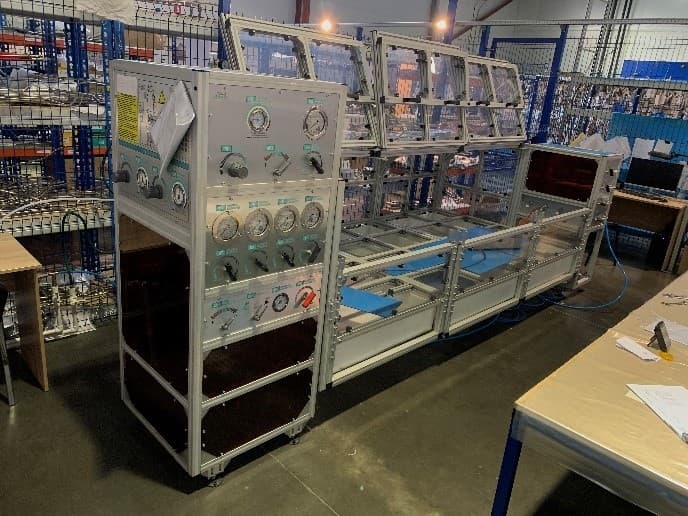

Стенд является частью лаборатории 2 испытаний и промывки трубопроводных сборок. Стенд осуществляет промывку внутренней поверхности подключаемых трубопроводов и трубопроводных сборок. В качестве моющей среды используется деионизированная вода, авиационный керосин ТС-1, поверхностно-активные моющие среды. Проба моющей жидкости, взятая во время циркуляции по контуру, должна соответствовать классу 6 чистоты по ГОСТ 17216-2001 (классы 15/13/10 по ISO 4406, класс 4 по NAS 1638).

Общая подача до 250 л/мин.
Общая тонкость механической фильтрации 5 мкм.
4 бака 60 литров с разными жидкостями.
До 4 одновременно промываемых изделий с близким сопротивлением потоку.
Промывочная камера 6000 х 1500 х 1000 мм с обслуживаемыми поддонами и отведением пролитой жидкости.
Нагрев воды до 80 градусов.
Ударная мойка газожидкостным методом.
Процедура быстрой смены рабочей жидкости.
Функционирование стенда как станции для перекачки из одного внешнего источника в другой.
Сливной накопительный бак для утилизации отработавшей жидкости.
Средства эвакуации жидкости, по каким-то причинам пролитой не в поддоны промывочной камеры.
Учтена эргономика управления, загрузки/выгрузки, обслуживания.

Задача:

Стенд должен осуществлять промывку внутренней поверхности подключаемых трубопроводных сборок.
Общая подача стенда должна быть не ниже 250 л/мин.
Тонкость фильтрации должна быть не хуже 5 мкм.
Стенд должен иметь возможность нагревать моющую среду до настраиваемой температуры, по умолчанию 80 градусов, поддерживать эту температуру.
Стенд должен иметь возможность промывать изделия методом газожидкостного потока (смесью воды и воздуха).
Стенд должен промывать одновременно до 4 изделий, подключенных параллельно.
Стенд должен оперативно переключаться между четырьмя различными моющими средами. Процедура смены рабочей жидкости не должна допускать перемешивание жидкостей, и в то же время возможность быстрой и лёгкой смены одной жидкости на другую: один и тот же комплект изделий в рамках одной процедуры промывки моется несколькими жидкостями последовательно, вплоть до всех 4-х.
Стенд должен осуществлять сушку промытых изделий
Промываемые изделия должны размещаться в камере с установочным размером 6 х 1.5 х 1 м, защищающей оператора от брызг, а также отводящей пролитую жидкость для повторного использования.
Моющие жидкости должны быть расположены в закрытых гидробаках объёмом не менее 60л. Баки должны иметь точку забора снизу для возможности полной эвакуации жидкости и точку возврата сверху. Баки должны иметь показатель уровня для визуального определения наполнения. Баки должны быть обслуживаемыми, легко демонтироваться и извлекаться из стенда.
Стенд должен иметь сливной бак для перемещения отработанной жидкости для последующего удаления. Бак должен быть обслуживаемым, общим объёмом не менее 75л. Бак должен иметь аналогичные точки подключения, уровень, легко извлекаться для обслуживания.
Стенд должен обеспечивать возможность отбора пробы моющей жидкости непосредственно во время её циркуляции по моющим контурам, для последующего анализа загрязнения.
